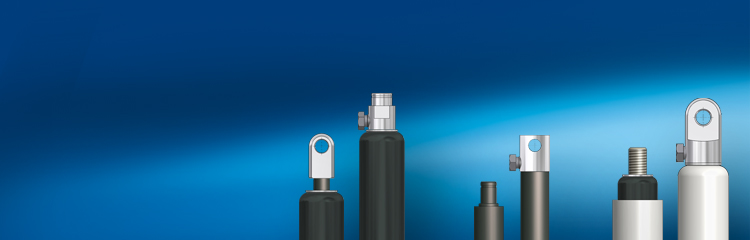

Đầu nối xylanh A



Đầu nối thanh piston:



Ren cái:
Số thứ tự: AA

  • Ren cái để sửa chữa thanh piston
  • Ren M10 x 15
  • ELK = 0 mm


K Anschluss AA





Lỗ lắp:
Số thứ tự: AB

  • Gắn lỗ để cố định các thanh piston
  • Ø lỗ lắp: 8mm
  • ELK = 20 mm


K Anschluss AB





Ren:
Số thứ tự: AC

  • Ren để sửa chữa thanh piston
  • Ren: M10 x 15
  • ELK = 0 mm


K Anschluss AC







Ren cái

Lỗ lắp

Ren

Số thự tự

AA

AB

AC

Chiều dài đầu nối(ELK)

0mm

20mm

0mm



Đầu nối xy lanh:



Lỗ lắp:
Số thứ tự: AW

  • Lỗ để sửa chữa các xi lanh
  • Ø lỗ lắp: 8 mm
  • nối góc cho ống
  • ELK = 25 mm


K Anschluss AW



Đinh tán:

Số thứ tự: AX

  • Đinh tán để sửa chữa các xi lanh
  • Đầu nối cho ống nối thẳng
  • ELK = 15 mm


K Anschluss AX



Đinh tán:
Số thứ tự: AY

  • Đinh tán để sửa chữa các xi lanh
  • Kết nối cho ống nối góc
  • ELK = 15 mm


K Anschluss AY



Đĩa:
Số thứ tự: AZ

  • đĩa để sửa chữa xi lanh (ví dụ như trên các bảng trên)
  • đường kính 60mm
  • nối góc cho ống
  • ELK = 15 mm


K Anschluss AZ







Lỗ lắp

Đinh tán

Đĩa

Số thứ tự

AW

AX hoặc AY

AZ

Chiều dài đầu nối (ELZ)

25mm

15mm

15mm
