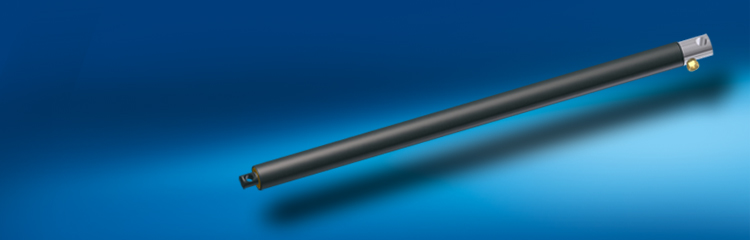

Xylanh E (không hướng dẫn)
Bổ sung hướng dẫn yêu cầu, có đường kính nhỏ
Bằng việc truy cập các thành phần từ nhà sản xuất lò xo khí Bansbach, một lượng lớn các xy lanh có thể được cung cấp. Các E-Cylinder một mình không được thiết kế để hấp thụ lực lượng bên và cũng đòi hỏi một hướng dẫn bổ sung
Đặc tính sản phẩm:
• Trọng lượng tối đa 900kg mỗi hệ thống
• Hành trình: 150mm-400mm (nét đặc biệt từ 30mm lên tới 600mm)
• Lực lượng mỗi E-Cylinder cần thiết để nén: 70N
• Một số bộ phận kết nối có sẵn
• thiết kế đặc biệt E-Cylinder có sẵn theo yêu cầu
| hành trình |
Chiều dài ống xylanh (EL2) |
đường kính xi lanh/ thanh piston |
mẫu |
trọng lượng tối đa trên mỗi xi lanh |
tốc độ* |
số thứ tự bao gồm đầu nối |
| 150mm |
hành trình +40,5 |
10/15mm |
1 |
100kg |
nhanh |
ZE113150-EBEX |
| 10/18mm |
2 |
150kg |
bình thường |
ZE316150-EBEX |
| hành trình + 45,5 |
12/22mm |
4 |
225kg |
nặng |
ZE819150-EBEX |
| 200mm |
hành trình +40,5 |
10/15mm |
1 |
100kg |
nhanh |
ZE113200-EBEX |
| 10/18mm |
2 |
150kg |
bình thường |
ZE316200-EBEX |
| hành trình + 45,5 |
12/22mm |
4 |
225kg |
nặng |
ZE819200-EBEX |
| 300mm |
hành trình +40,5 |
10/15mm |
1 |
100kg |
nhanh |
ZE113300-EBEX |
| 10/18mm |
2 |
150kg |
bình thường |
ZE316300-EBEX |
| hành trình + 45,5 |
12/22mm |
4 |
225kg |
nặng |
ZE819300-EBEX |
| 400mm |
hành trình +40,5 |
10/15mm |
1 |
100kg |
nhanh |
ZE113400-EBEX |
| 10/18mm |
2 |
150kg |
bình thường |
ZE316400-EBEX |
| hành trình + 45,5 |
12/22mm |
4 |
225kg |
nặng |
ZE819400-EBEX |
* cũng phụ thuộc vào bộ chấp hành được lựa chọn
Mô hình:
• Mô hình 1: tốc độ nhanh (6 mm cho mỗi vòng quay máy bơm), tải trọng bình thường lên đến 100 kg mỗi xi lanh.
• Mô hình 2: tải cao lên đến 150 kg mỗi xi lanh, tốc độ bình thường (4 mm cho mỗi vòng quay máy bơm).
• Mô hình 4: tốc độ bình thường (4 mm cho mỗi vòng quay máy bơm), uo tải rất cao để 225kg mỗi xi lanh
Các máy bơm phải được lựa chọn tương ứng với mô hình xi lanh điều chỉnh
Tính toán chiều dài chèn thêm:
Chiều dài được luôn luôn được tính bằng cây gậy piston rút lại.
Chiều dài đầy đủ của E-lanh được tính như sau:
EL1 = EL2 + ELK + Elz
EL2: chiều dài của xi lanh rút lại như hình que piston (xem bảng trên)
ELK: chiều dài của piston phía kết nối phần
Elz: chiều dài của mặt xi lanh nối phần
|
