Lò xo khí › Hệ thống phát hành › Hệ thống phát hành với các mức

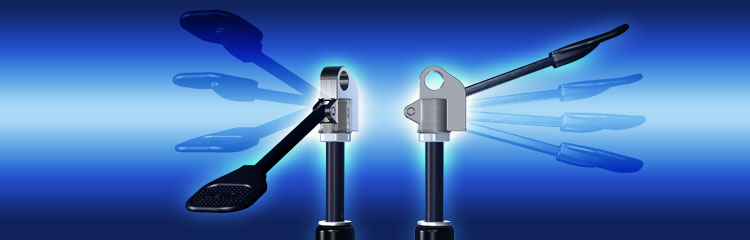

Đầu phát hành/ mức phát hành



dạng cấu trúc lực tải tối đa lúc kéo   A mm B mm C mm D mm D1 Ø mm E Ø mm F mm G mm H mm M1 mm Nut(SW) Thanh piston ở screwed depth 20AK08U8*1 7.000 N   37 30 38 R8,5 8,1-0,05 17 SW11 20 38,5 M8*1 SW13 9 mm 20AKXXUXX 7.000 N   37 30 40 R8,5 10,1-0,05 17 SW11 20 38,5 M10*1 SW17 7 mm 20AK10U10*1 12.000 N   54 39 50 R14 10,1-0,05 21 SW14 26 53 M10*1 SW17 8 mm 20AK12U10*1 12.000 N   54 39 50 R14 12,1-0,05 21 SW14 26 53 M10*1 SW17 8 mm 20AK12U14*1,5 12.000 N   54 39 50 R14 12,1-0,05 21 SW14 26 53 M14*1,5 SW19 8 mm 20AK14U14*1,5 12.000 N   54 39 50 R14 14,1-0,05 21 SW14 26 53 M14*1,5 SW19 8 mm



Các mức phát hành trong chức năng

1 20AKXXUXX đầu phát hành tiêu chuẩn 2a mức phát hành (Hướng phát hành tiến về lò xo khí) 2b mức phát hành (hướng phát hành rời khỏi lò xo khí) X điểm pivot



tay hãm phẳng cho hệ thống phát hành mức

20FGS tay hãm phẳng cho hệ thống phát hành mức
