Xylanh Z
Sự kết hợp của xi lanh thủy lực và lò xo khí kéo

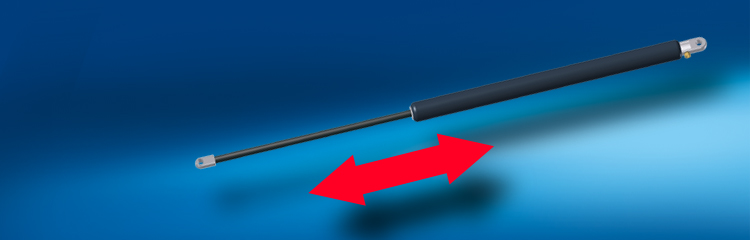

Xylanh Z
Không có một lực nén bên ngoài (tải) yêu cầu
Thành phần cũng như công nghệ của lò xo khí của chúng tôi được sử dụng cho các biến thể điều chỉnh xi lanh này. Xylanh Z là một sự kết hợp của xi lanh thủy lực điều chỉnh của chúng tôi và lò xo khí kéo. Sự thay đổi này cho phép hệ thống được nén mà không cần một lực nén bên ngoài (tải trọng). Z-xi lanh có thể được cài đặt ở vị trí nào.
Đặc tính sản phẩm:
- Không có một lực nén bên ngoài (tải) yêu cầu
- Chiều dài hành trình: 150mm - 400mm (hành trình đặc biệt từ 30mm đến 800mm)
- Lực nén chuẩn: 100N (khoảng 10kg)
- Chú ý: Việc tải tối đa trên mỗi xi lanh sẽ được giảm tương ứng. Lực nén khác theo yêu cầu.
- Một số bộ phận kết nối có sẵn
- Đặc biệt thiết kế Z-Cylinder có sẵn theo yêu cầu
|
Hành trình |
Chiều dài ống xylanh (EL2) |
Đường kính thanh piston/ xylanh |
Mẫu |
Tải trọng tối đa mỗi xylanh |
Tốc độ* |
Số thứ tự bao gồm đầu nối |
|
150mm |
Hành trình + 96 mm |
10/28 mm |
1 |
100 kg |
nhanh |
ZZ413150-A1ZW |
|
2 |
150 kg |
thường |
ZZ416150-A1ZW |
|||
|
200mm |
Hành trình + 96 mm |
10/28 mm |
1 |
100 kg |
nhanh |
ZZ413200-A1ZW |
|
2 |
150 kg |
thường |
ZZ416200-A1ZW |
|||
| 300mm |
Hành trình + 96 mm |
10/28 mm |
1 |
100 kg |
nhanh |
ZZ413300-A1ZW |
|
2 |
150 kg |
thường |
ZZ416300-A1ZW |
|||
|
400mm |
Hành trình + 96 mm |
10/28 mm |
1 |
100 kg |
nhanh |
ZZ413400-A1ZW |
|
2 |
150 kg |
thường |
ZZ416400-A1ZW |
* cũng phụ thuộc vào bộ chấp hành được lựa chọn
Mô hình:
• Mô hình 1: tốc độ nhanh (6 mm cho mỗi vòng quay máy bơm), tải trọng bình thường lên đến 100 kg mỗi xi lanh.
• Mô hình 2: tải cao lên đến 150 kg mỗi xi lanh, tốc độ bình thường (4 mm cho mỗi vòng quay máy bơm).
• Mô hình 4: tốc độ bình thường (4 mm cho mỗi vòng quay máy bơm), uo tải rất cao để 225kg mỗi xi lanh
Các máy bơm phải được lựa chọn tương ứng với mô hình xi lanh điều chỉnh
Tính toán chiều dài chèn thêm:
|
Chiều dài được luôn luôn được tính bằng cây gậy piston rút lại. |
