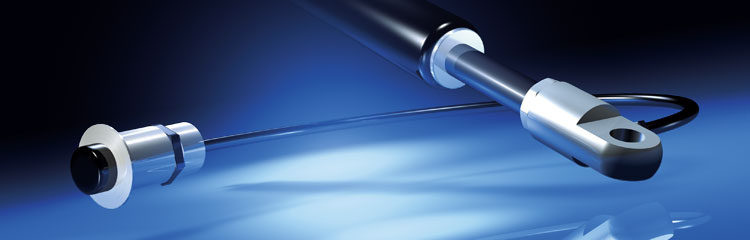

Phát hành thủy lực cho lò xo khí có thể khóa Easytouch



Hệ thống phát hành thủy lực giúp cho lò xo khí khóa được hoạt động gọn nhẹ, nhanh chóng. Một nút được thiết kế tốt kết hợp với sự tích hợp hoàn hảo của các ống thuỷ lực trong sản phẩm của bạn cho phép sửa chữa các điểm xung quanh cả hai góc và cạnh. Chúng tôi cũng cung cấp các tùy chọn của các biến thể cho phép bạn để phát hành hai lò xo khí có thể khóa cùng một lúc, hoặc giải phóng lò xo khí từ hai điểm khác nhau. Phát hành thủy lực của chúng tôi là phù hợp với nhiệt độ từ 0ºC đến 45ºC.
Lưu ý: Bán kính uốn cong có thể không được nhỏ hơn 50mm.

Hệ thống phát hành ngắn có / không có nút nhấn Easytouch

H56
với đầu nối góc ở nút nhấn
easytouch H56 tz





H57
với kết nối thẳng vào nút nhấn
easytouch H57 tz



Phụ kiện cho Easytouch

SET 001 Ống lót nhựa 25*22*M16*1.5 Nút nhấn 18.5*10*M4
easytouch set001 easytouch buchse tz easytouch taster tz
SET 002 Ống lót nhôm 39*25*M16*1.5 Nút nhấn 18.5*10*M4
easytouch set002 easytouch alu-buchse tz easytouch taster tz



Đặt hàng - Ví dụ

H 2 5 6 A 08 W 090 0600 B - 001

H =
viết tắt cho phát hành thủy lực Easytouch

HK =
viết tắt cho phát hành thủy lực “Klassik”

2 =
1 xi lanh phát hành và 2 đầu phát hành

3 =
2 xi lanh phát hành và 1 đầu phát hành

4 =
2 xi lanh phát hành và 2 đầu phát hành

*

Chữ số không được áp dụng
với 1 nút nhấn và 1
phát hành đầu.

ø 4
ø 5
ø 6

đường kính pin phát hành tại các trụ phát hành

6 =

nối góc
tại xi lanh phát hành



7 =
kết nối thẳng tại xylanh phát hành

A = M10*1

B = M8*1

đầu phát hành thread cho thanh piston

08 = 8mm
10 = 10mm







đường kính lỗ ở việc phát hành
đầu, luôn luôn 2 chữ số

W =
góc



G =

ống thẳng
nối vào đầu phát hành

điều chỉnh
góc, luôn 3
chữ số (cần thiết
chỉ khi một góc nối
ở việc phát hành
đầu là bắt buộc)

chiều dài ống,
luôn luôn
4 chữ số

B =
Yêu cầu đặc biệt xem thêm chú thích

luôn luôn chỉ
1 dấu gạch ngang

* index no. - Chỉ cần thiết để lặp lại
đơn đặt hàng. Bạn sẽ nhận được các index no.. với
xác nhận đặt hàng
/ Hóa đơn.
