Loại B - Chi tiết

Lò xo khí › Lò xo xy lanh khí nén khóa › Loại B - Chi tiết

K0	B1	B	-	3	200	506		001*	550N
thread piston rod	Đầu nối xy lanh	Mẫu	push-out speed	đường kính thanh piston/ xy lanh Øx/Øy mm	hành trình A (mm)	chiều dài mở rộng	progressivity ca. %	Index No. (*see below)	Lực F (N)
K0 =MF10x1x18 O0 =MF14x1,5x20 W0 =MF 8x1x16	xem phần nối	B	– = thường 0 = nhanh 7 = châm K = short release Rel. travel < 1 mm instead of < 3,5 mm B = đặc biệt N = thép không gỉ F = có van bên trong xilanh	0 = 8/19	10-300	hành trình x 2 +75	33		40-700
				1= 8/22	10-300	hành trình x 2 +75	23		40-700
				E= 8/28	10-300	hành trình x 2 +87	13		40-700
				2= 10/22	10-700	hành trình x 2 +81	39		50-1300
				3= 10/28	10-700	hành trình x 2 +94	21		50+1300
				A= 10/40	10-700	hành trình x 2 +99	8		50-1300
				5= 14/28	30-700	hành trình x 2 +94	52		150-2600
				B= 14/40	30-800	hành trình x 2 +96	18		150-2600

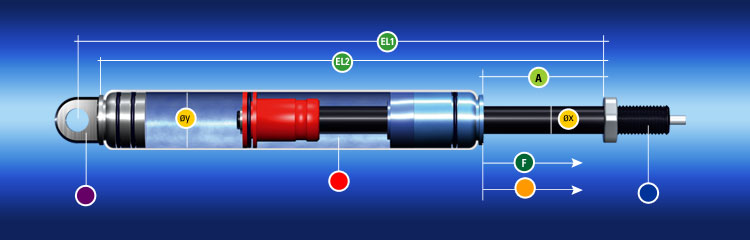

Chú ý: Tính toán chiều dài mở rộng

EL1

Tổng chiều dài được tính khi các piston được gia hạn. Vui lòng thêm chiều dài của bộ phận kết nối để tìm ra tổng chiều dài.

EL2

chiều dài EL2 = đo không có mắt bản lề và threads

*Index Number

Index No.

Index no. chỉ thật sự cần thiết với những đơn hàng lặp lại – chúng tôi có thể sản xuất chính xác lò xo khí đã từng được sản xuất. Bạn sẽ nhận được index no. kèm theo hóa đơn xác nhận/ đơn đặt hàng.
